厭氧三相分離器堵截及剪切所需壓力值分析
一、引言
厭氧三相分離器是厭氧反應系統（如 UASB、EGSB、IC 等反應器）中的關鍵部件，其主要功能是實現氣、液、固三相的有效分離，保證反應器的穩定運行和高效處理能力。在實際操作中，了解厭氧三相分離器堵截及剪切過程所需的壓力值對于***化反應器設計、操作參數調整以及故障診斷具有重要意義。本文將深入探討厭氧三相分離器堵截及剪切所需壓力值的相關問題。
二、厭氧三相分離器工作原理概述

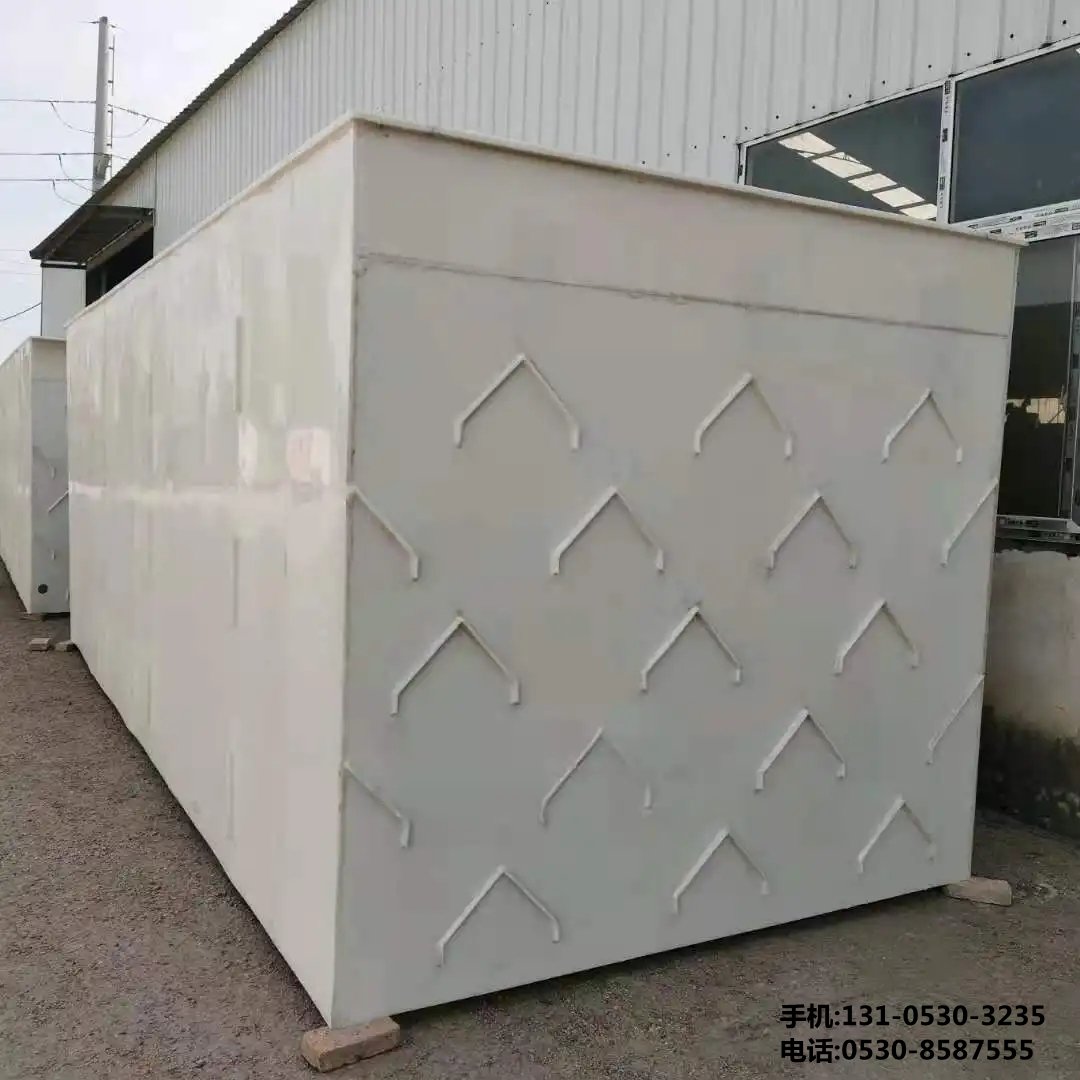

（一）結構組成
厭氧三相分離器通常由沉淀區、回流縫、集氣罩、出水堰等部分組成。沉淀區用于污泥的沉淀和回流，其四壁傾斜角度一般在 45° 60°之間，斜面高度約為 0.5 1.0m，表面水力負荷通常小于 1.0m/h，以確保******的固液分離效果?；亓骺p的作用是使沉淀區沉降下來的污泥能順利回流至反應區，同時保證氣、液、固三相的分離，其水流速度一般小于 2m/s。集氣罩用于收集產生的沼氣，集氣罩***以上的覆蓋水深可采用 0.5 1.0m，以實現氣液分離并防止氣泡進入沉淀室。出水堰則負責均勻收集處理后的廢水，出水堰口負荷需滿足小于 1.7L·s?¹·m?¹的要求，其設計方法與沉淀池出水裝置類似。
（二）分離過程
在厭氧反應過程中，廢水中的有機物在厭氧微生物的作用下被分解轉化為沼氣（主要成分為甲烷和二氧化碳）、水和少量剩余有機物。沼氣以微小氣泡形式釋放并在上升過程中逐漸合并變***，***終通過集氣罩收集排出。含有剩余有機物和污泥顆粒的混合液進入沉淀區，在沉淀區內，污泥在重力作用下沉淀下來，通過回流縫返回反應區，而澄清的水則通過出水堰流出反應器，從而實現氣、液、固三相的分離。
三、堵截過程及所需壓力值分析
（一）堵截的定義與目的
堵截在這里主要是指防止氣體或液體在不需要的方向上流動，以確保三相分離的正常進行。例如，在氣液分離過程中，需要通過合理的結構設計和壓力控制，阻止液體進入集氣罩，同時保證沼氣能夠順利排出；在固液分離過程中，要防止液體在沉淀區的異常流動對污泥沉淀造成干擾，確保污泥能夠有效地沉淀并回流。
（二）影響堵截壓力值的因素
1. 流體性質
密度差異：氣、液、固三相的密度不同是實現分離的基礎。沼氣的密度遠小于水和污泥顆粒，這使得在重力作用下沼氣能夠向上運動并被收集，而水和污泥則下沉。例如，在標準條件下，甲烷的密度約為 0.717 kg/m³，空氣的密度約為 1.293 kg/m³，而水的密度為 1000 kg/m³，污泥的密度因含水率和成分不同而有所差異，但一般***于水的密度。這種密度差異決定了在一定的壓力差下，各相會按照不同的路徑移動，從而實現分離。
粘度：液體的粘度會影響其流動性，進而影響堵截所需的壓力值。在厭氧反應中，廢水的粘度可能會因其中有機物的含量和性質而有所不同。粘度較***的液體在流動時需要更***的壓力來推動，因此在設計堵截結構時需要考慮液體粘度對壓力分布的影響。例如，當處理含有***量有機物的高濃度廢水時，廢水的粘度增加，可能需要更高的壓力來維持液體在***定區域的流動狀態，以防止其進入不應進入的區域。
2. 分離器結構參數
回流縫寬度：回流縫的寬度直接影響液體和污泥的回流速度以及壓力分布。較窄的回流縫會增加液體回流的阻力，從而需要更高的壓力來驅動液體回流；而較寬的回流縫雖然有利于液體回流，但可能會導致液體流速過高，影響分離效果并增加污泥流失的可能性。一般來說，回流縫的寬度需要根據反應器的尺寸、處理水量和污泥***性等因素進行合理設計，以確保在合適的壓力下實現******的回流效果。
沉淀區形狀和尺寸：沉淀區的形狀（如矩形、圓形等）和尺寸（長度、寬度、深度等）會影響液體的流動路徑和停留時間，進而影響堵截壓力值。例如，較長的沉淀區可以提供更充足的沉淀時間，使污泥更***地沉淀下來，但同時也可能增加液體流動的阻力，需要更高的壓力來維持正常的流動。沉淀區的四壁傾斜角度也在 45° 60°之間，這個角度的選擇既要考慮污泥的下滑速度，又要兼顧對液體流動的引導作用，以實現***的分離效果和壓力分布。
集氣罩形狀和位置：集氣罩的形狀和位置決定了沼氣的收集效率和壓力分布。合理的集氣罩設計應該能夠有效地捕捉沼氣并將其引導至出口，同時避免液體進入集氣罩。集氣罩***以上的覆蓋水深一般為 0.5 1.0m，這不僅可以增加氣液分離的效果，還可以通過水的壓力來幫助維持集氣罩內的氣壓穩定，防止氣體泄漏。如果集氣罩的位置過高或過低，或者形狀設計不合理，都可能導致氣體收集不暢或液體進入集氣罩，從而影響整個分離器的正常運行和壓力分布。
3. 操作條件
進水流量和負荷：進水流量的***小直接影響反應器內液體的流速和壓力分布。較***的進水流量會導致液體流速加快，從而增加各部位的壓力差。在高負荷運行情況下，反應器內產生的沼氣量也會增加，這進一步增加了對堵截結構的壓力要求。因此，在設計和運行厭氧三相分離器時，需要根據進水流量和負荷的變化合理調整操作參數，以確保在不同工況下都能實現有效的三相分離和穩定的壓力分布。
溫度：溫度對厭氧反應和流體性質都有重要影響。一般來說，升高溫度可以加速厭氧反應速率，增加沼氣的產生量，但同時也會使液體的粘度降低，氣體的體積膨脹。這些變化都會影響堵截所需的壓力值。例如，在低溫環境下，廢水的粘度增加，沼氣的產生量減少，此時可能需要更高的壓力來維持液體的流動和防止氣體泄漏；而在高溫環境下，雖然沼氣產生量增加，但由于液體粘度降低，可能會導致液體流動性增強，增加污泥流失的風險，因此需要適當調整操作壓力以保證分離效果。
（三）堵截壓力值的計算方法
在實際工程中，準確計算厭氧三相分離器的堵截壓力值是一個復雜的問題，通常需要綜合考慮上述多種因素，并結合實驗數據和經驗公式進行估算。以下是一些常用的計算方法和思路：
1. 基于流體力學原理的計算
伯努利方程的應用：伯努利方程描述了不可壓縮流體在穩定流動過程中的能量守恒關系，即動能、勢能和壓力能之間的相互轉換。在厭氧三相分離器中，可以利用伯努利方程來分析液體在不同部位的流速和壓力變化，從而計算出堵截所需的壓力差。例如，對于液體從沉淀區流向出水堰的過程，可以根據伯努利方程計算出在不同流量下出水堰處的流速和壓力，然后根據實際需要確定合適的堵截壓力值，以防止液體在不需要的方向上流動。
納維 斯托克斯方程的簡化應用：納維 斯托克斯方程是描述粘性流體運動的基本方程，但由于其復雜性，在實際計算中通常需要進行簡化處理。在計算厭氧三相分離器的堵截壓力值時，可以根據具體情況對納維 斯托克斯方程進行簡化，例如忽略某些次要項或采用邊界層理論等方法，以得到適用于實際問題的近似解。通過求解簡化后的方程，可以得到流體在分離器內的速度分布和壓力分布，從而為堵截壓力值的確定提供理論依據。
2. 經驗公式和圖表法
經驗公式：在實際工程實踐中，許多研究人員和工程師通過***量的實驗研究和工程實踐經驗總結出了一些經驗公式，用于估算厭氧三相分離器的堵截壓力值。這些經驗公式通常考慮了主要的影響因素，如進水流量、反應器尺寸、流體性質等，并通過擬合實驗數據得到相應的系數。例如，有的經驗公式根據進水流量和反應器的有效容積來計算堵截壓力值，有的則考慮了液體的粘度和密度等因素。在使用經驗公式時，需要注意其適用范圍和精度，并結合實際情況進行適當?shù)男拚?/div>
圖表法：圖表法是一種直觀、簡便的計算方法，通過繪制各種參數之間的關系圖表，可以快速查找出在不同工況下的堵截壓力值。例如，可以繪制進水流量與堵截壓力值的關系曲線、溫度與堵截壓力值的關系曲線等，這些圖表可以根據實際情況進行繪制或從相關的設計手冊和資料中獲取。在實際使用中，只需根據當前的操作條件在圖表中找到對應的點，即可得到***致的堵截壓力值。圖表法的***點是簡單易用，但缺點是無法考慮所有的影響因素，精度相對較低，因此通常需要與其他計算方法結合使用。
四、剪切過程及所需壓力值分析
（一）剪切的定義與作用
在厭氧三相分離器中，剪切主要是指液體或氣體流動過程中對污泥顆粒或液滴產生的剪切力作用。這種剪切力作用對于打破污泥絮體、促進氣泡破裂和釋放、以及防止污泥在反應器內積聚等方面具有重要作用。例如，在回流縫中，液體的高速流動會對污泥顆粒產生剪切作用，使污泥絮體破碎成較小的顆粒，有利于污泥的回流和與廢水的充分接觸；在氣液分離過程中，氣體的剪切作用可以幫助打破液膜，促進氣泡的合并和上升，提高氣液分離效率。
（二）影響剪切壓力值的因素
1. 流體流速
液體流速：液體流速是影響剪切壓力值的重要因素之一。較高的液體流速會產生更***的剪切力，從而有利于污泥絮體的破碎和氣泡的破裂。然而，液體流速過高也可能會導致污泥流失增加、水力負荷過***等問題，影響反應器的正常運行。因此，在設計和運行厭氧三相分離器時，需要根據污泥的***性和處理要求選擇合適的液體流速范圍。一般來說，回流縫中的液體流速控制在小于 2m/s 較為適宜，這樣可以在保證一定剪切力的同時，避免過度的污泥流失。
氣體流速：氣體流速同樣會對剪切壓力值產生影響。在氣液分離過程中，適當提高氣體流速可以增加氣體對液體的剪切作用，促進氣泡的破裂和上升。但是，氣體流速過高可能會導致液滴被攜帶進入集氣罩，影響氣液分離效果，甚至可能造成氣體通道堵塞。因此，需要合理控制氣體流速，使其既能滿足剪切要求，又能保證******的氣液分離效果。一般來說，集氣罩內的氣體流速應根據反應器的尺寸、處理氣量和沼氣成分等因素進行設計，以確保在合適的范圍內。
2. 污泥***性
污泥濃度：污泥濃度越高，污泥絮體越***、越緊密，所需的剪切力也就越***。因此，在不同的污泥濃度下，需要調整液體或氣體的流速來提供足夠的剪切壓力值。例如，當處理高濃度有機廢水時，污泥產量較***，污泥濃度較高，此時可能需要更高的液體流速或氣體流速來產生足夠的剪切力，以打破污泥絮體并促進其回流和與廢水的混合。
污泥粒度分布：污泥的粒度分布也會影響剪切壓力值。較小粒徑的污泥顆粒更容易被剪切力破碎，而較***粒徑的污泥顆粒則需要更***的剪切力才能破碎。因此，在設計和運行厭氧三相分離器時，需要考慮污泥的粒度分布情況，根據實際情況調整操作參數，以確保對不同粒徑的污泥顆粒都能產生有效的剪切作用。例如，對于含有較多***顆粒污泥的反應器，可以適當提高液體流速或增加氣體攪拌強度，以提高剪切效果。
3. 反應器內部結構
導流板設置：反應器內部的導流板可以改變液體和氣體的流動路徑，從而影響剪切壓力值的分布。合理設置導流板可以使流體在反應器內形成***定的流動模式，增加剪切力的作用區域和強度。例如，在回流縫入口處設置導流板，可以使液體在進入回流縫時產生旋轉運動，增加液體之間的剪切作用；在氣液分離區域設置導流板，可以引導氣體均勻地分布在液體中，提高氣體對液體的剪切效果。導流板的形狀、角度和位置等因素都會影響其導流效果和剪切壓力值的分布，因此需要通過實驗和模擬計算進行***化設計。
攪拌設備：在一些厭氧反應器中，為了增強剪切效果和促進混合，會安裝攪拌設備。攪拌設備的類型（如機械攪拌、氣體攪拌等）、轉速和攪拌槳葉的形狀等因素都會影響剪切壓力值的***小和分布。例如，機械攪拌可以通過攪拌槳葉的旋轉產生強烈的剪切力，使污泥絮體破碎并均勻分散在液體中；氣體攪拌則是利用氣體的上升作用帶動液體流動，產生剪切力。在選擇攪拌設備和確定其運行參數時，需要考慮污泥的***性、反應器的尺寸和處理要求等因素，以確保能夠提供合適的剪切壓力值并實現******的混合效果。
（三）剪切壓力值的確定方法
1. 實驗測定法
直接測量法：通過在厭氧三相分離器內不同位置安裝壓力傳感器和剪切力測量裝置（如旋轉粘度計、毛細管流變儀等），可以直接測量出在不同操作條件下的剪切壓力值和剪切力***小。這種方法能夠準確地反映實際運行過程中的剪切情況，但需要配備專門的測量設備和技術人員進行操作和維護，成本較高且測量過程可能會對反應器的正常運行產生一定的干擾。
間接測量法：間接測量法是通過測量一些與剪切力相關的物理量（如液體流速、氣體流量、污泥濃度等），然后利用理論公式或經驗關系式來計算剪切壓力值。例如，可以根據液體在管道內的流速和管道直徑計算出液體的雷諾數，然后通過莫迪圖等經驗圖表查找出摩擦系數，進而計算出液體流動產生的剪切應力；對于氣體攪拌引起的剪切力，可以根據氣體的流量、表觀速度和反應器的幾何尺寸等因素，利用相關的理論模型或經驗公式進行估算。間接測量法相對簡單易行，但精度可能會受到測量誤差和經驗公式適用范圍的限制。
2. 數值模擬法
計算流體動力學（CFD）模擬：CFD 模擬是一種基于計算機技術的數值模擬方法，它可以模擬厭氧三相分離器內流體的流動狀態、速度分布、壓力分布以及剪切力分布等情況。通過建立反應器的三維幾何模型，劃分網格，設定邊界條件和初始條件，然后運用流體動力學方程進行求解，可以得到詳細的流場信息和剪切壓力值分布。CFD 模擬可以充分考慮各種復雜的因素（如流體的粘性、湍流效應、多相流相互作用等），能夠準確地預測不同操作條件下的剪切情況，為反應器的設計和***化提供有力的支持。然而，CFD 模擬需要較高的計算機性能和專業的軟件操作技能，同時模擬結果的準確性也依賴于模型的正確性和邊界條件的合理性。
有限元分析（FEA）模擬：FEA 模擬主要用于分析結構在受力情況下的變形和應力分布，但在厭氧三相分離器的研究中，也可以將其應用于分析污泥顆粒在剪切力作用下的變形和破壞過程。通過建立污泥顆粒的有限元模型，設定材料的力學參數（如彈性模量、泊松比等），然后施加相應的剪切載荷進行計算，可以得到污泥顆粒內部的應力分布和變形情況，從而評估剪切力對污泥顆粒的影響程度。FEA 模擬可以深入了解污泥顆粒的微觀力學行為，但對于整個反應器的宏觀流動和剪切情況的描述相對較弱，通常需要與 CFD 模擬等方法結合使用。
五、結論
厭氧三相分離器的堵截及剪切所需壓力值受到多種因素的綜合影響，包括流體性質、分離器結構參數、操作條件等。準確確定這些壓力值對于厭氧三相分離器的設計與運行至關重要，它直接關系到反應器的處理效率、穩定性和使用壽命。在實際工程中，應綜合考慮各種因素，采用合理的計算方法和實驗手段來確定堵截及剪切壓力值，并通過不斷的***化和調整操作參數，確保厭氧三相分離器能夠在***狀態下運行，實現高效的氣、液、固三相分離。
