UASB三相分離器熱膨脹補償器：精準調控，筑牢厭氧處理核心防線









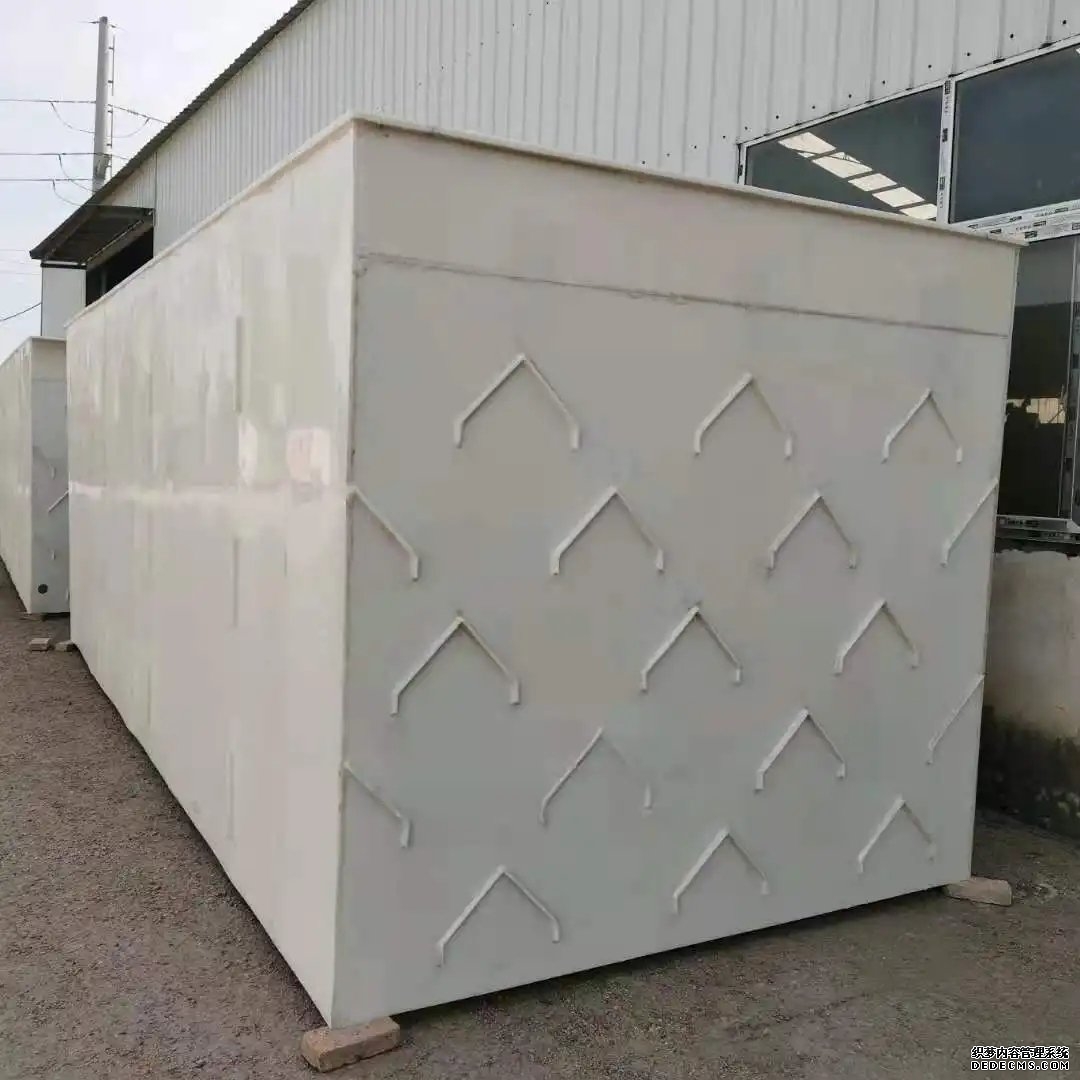

UASB（上流式厭氧污泥床）反應器作為高濃度有機廢水處理的核心設備，其三相分離器承擔著氣、液、固三相高效分離的關鍵使命，是保障沼氣回收率、出水水質與污泥截留效果的“神經中樞”。在UASB系統長期運行過程中，三相分離器會持續接觸溫度波動顯著的廢水與反應環境——從常溫進水到35℃左右的中溫厭氧工況，或55℃以上的高溫厭氧工況，設備部件受熱膨脹、遇冷收縮的物理***性極為突出。若缺乏有效的熱膨脹補償措施，設備極易因應力集中出現變形、焊縫開裂、連接失效等問題，輕則導致氣液分離效率下降、污泥流失，重則引發系統停運、維修成本激增，嚴重制約UASB工藝的穩定運行。



熱膨脹補償器作為化解這一核心矛盾的關鍵裝置，其補償方法的科學性、適配性與精準度，直接決定了三相分離器乃至整個UASB系統的使用壽命與運行效能。因此，深入剖析UASB三相分離器熱膨脹補償器的補償方法，從原理機制到技術路徑，再到實踐應用，對***化厭氧處理系統設計、提升工藝穩定性具有重要現實意義。



 一、熱膨脹補償?shù)暮诵倪壿嫞哄^定設備工況與應力本質

要精準掌握補償方法，***先需明晰UASB三相分離器熱膨脹的產生根源與應力危害，這是選擇適配補償策略的根本前提。



三相分離器多采用金屬材質（如不銹鋼、碳鋼）制造，這類材料的線膨脹系數固定，當設備運行溫度與安裝溫度存在顯著溫差時，材料會因熱脹冷縮產生尺寸變化。例如，在中溫UASB反應器中，三相分離器長期處于35℃左右的運行環境，若安裝時環境溫度為20℃，10米長的分離器結構件就會產生約1.8毫米的軸向膨脹量；若運行溫度升至55℃的高溫工況，膨脹量將增至3.6毫米以上。這種膨脹若受到設備支架、連接法蘭、相鄰結構的剛性約束，便會轉化為熱應力，當應力超過材料屈服強度時，就會出現不可逆的塑性變形或開裂。



從設備結構來看，三相分離器的核心部件——集氣罩、分離板、導流板等，因結構形態、安裝方式不同，熱膨脹方向也呈現差異化：集氣罩多呈弧形或錐形，以徑向膨脹為主；分離板多為平板結構，軸向與橫向膨脹并存；而連接集氣罩與分離板的支撐桿件，則以軸向膨脹為主。這種多方向、非均勻的膨脹***性，要求補償方法必須具備針對性，既要化解單一方向的線性應力，也要兼顧多部件聯動產生的復合應力。

 二、主流補償方法解析：從原理到適配的精準抉擇

針對UASB三相分離器的結構***性與工況需求，目前行業內已形成多種成熟的熱膨脹補償方法，每種方法各有***劣，需根據設備規模、溫度區間、安裝空間等核心參數靈活選擇。



 （一）金屬波紋管補償器：柔性承壓的核心解決方案

金屬波紋管補償器是UASB三相分離器中應用***廣泛的補償裝置，其核心原理是利用波紋管的柔性結構，通過自身的彈性變形吸收熱膨脹量，從而抵消熱應力。



從結構設計來看，金屬波紋管補償器由波紋管、端接管、法蘭等部件組成，波紋管的波峰與波谷結構賦予其極佳的軸向、橫向及角向補償能力。在三相分離器中，通常將補償器安裝在集氣罩與上升管的連接部位、分離板與支撐框架的銜接處，這些部位是熱膨脹應力***集中的區域。當設備受熱膨脹時，波紋管通過壓縮或拉伸實現軸向補償，同時通過波峰的彎曲變形抵消橫向位移，有效避免剛性連接導致的應力集中。



在材質選擇上，需結合UASB反應器的運行溫度與介質***性精準匹配：對于中溫厭氧系統（35℃左右），可選用304不銹鋼材質，兼顧成本與耐腐蝕性；對于高溫厭氧系統（55℃以上），則需選用316L不銹鋼，其耐高溫、抗點蝕性能更***，能適應長期高溫工況；若廢水中含高濃度氯離子等腐蝕性成分，還可選用雙相不銹鋼波紋管，進一步提升抗腐蝕能力。



金屬波紋管補償器的***勢在于補償能力強、承壓性能***異，能適應三相分離器內部微正壓的工作環境，同時結構緊湊，安裝空間需求小，適配各類規模的UASB反應器。但需注意，波紋管的疲勞壽命與補償量密切相關，選型時需根據設備***溫差計算出總膨脹量，確保補償器的額定補償量比實際膨脹量***30%以上，預留安全余量，避免長期超負荷運行導致波紋管疲勞開裂。



 （二）鉸鏈?zhǔn)窖a(bǔ)償器：定向補償?shù)木珳?zhǔn)適配方案

鉸鏈?zhǔn)窖a(bǔ)償器以******的鉸鏈結構為核心，通過限制補償方向，實現對***定角度或方向熱位移的精準補償，尤其適用于三相分離器中存在定向膨脹需求的復雜結構。



這類補償器由波紋管、鉸鏈、端管等部件組成，鉸鏈的存在使其只能繞***定軸線轉動，從而精準吸收角向位移，而對軸向和橫向位移則起到約束作用。在三相分離器中，集氣罩與導流板的連接部位常采用鉸鏈?zhǔn)窖a(bǔ)償器，這類部位的膨脹多以旋轉位移為主，鉸鏈?zhǔn)窖a(bǔ)償器可完美適配這種運動形式，通過自身的角向變形，將熱膨脹產生的旋轉應力轉化為柔性位移，避免導流板因約束產生扭曲變形。



鉸鏈?zhǔn)窖a(bǔ)償器的選型關鍵在于確定角向位移量，需根據設備運行溫度與安裝溫度的溫差，結合連接部件的長度與結構角度，精準計算角向位移角度。同時，鉸鏈的材質需與三相分離器主體材質一致，避免因材質差異產生電化學腐蝕，影響設備壽命。



相較于金屬波紋管補償器，鉸鏈?zhǔn)窖a(bǔ)償器的***勢在于定向補償精度高，能有效解決復雜結構中的***定方向膨脹問題，且結構穩定性強，不易產生非預期位移。但這類補償器的補償方向單一，無法同時兼顧多方向位移，因此常需與金屬波紋管補償器組合使用，形成復合補償方案，應對三相分離器多方向膨脹的綜合需求。



 （三）套筒式補償器：***位移補償?shù)母咝?shí)用方案

套筒式補償器通過內管與外管的相對滑動，實現對軸向熱膨脹的補償，憑借結構簡單、補償量***的***點，在三相分離器長軸向部件的補償中應用廣泛。



套筒式補償器主要由外管、內管、密封填料、壓蓋等部件組成，內管可在外力作用下在外管內沿軸向滑動，從而吸收設備的軸向膨脹量。在三相分離器中，連接集氣罩與沼氣收集管道的長直管段、分離板的支撐桿件等長軸向結構，常采用套筒式補償器，這些部位軸向膨脹量較***，套筒式補償器可憑借滑動結構高效吸收***位移，避免因膨脹量過***導致管道或桿件變形。



密封是套筒式補償器的核心技術要點，UASB三相分離器內部存在沼氣、廢水等介質，若密封失效，會導致沼氣泄漏、廢水滲漏，不僅影響處理效率，還可能引發安全隱患。因此，套筒式補償器通常采用柔性石墨填料或聚四氟乙烯填料，這類材料耐高溫、耐腐蝕，且密封性能穩定，能適應長期滑動摩擦的工作環境。同時，需定期對填料壓蓋進行緊固，補償填料因磨損產生的間隙，確保密封效果。



套筒式補償器的***勢在于軸向補償量***，結構簡單，安裝維護便捷，尤其適用于長軸向、***膨脹量的工況。但這類補償器只能補償軸向位移，無法應對橫向或角向位移，且滑動部位存在摩擦，長期運行后易出現磨損，需加強日常維護，定期檢查填料磨損情況，及時更換受損部件。



 （四）自然補償法：經濟簡約的被動適配方案

自然補償法無需額外加裝補償裝置，而是通過***化三相分離器的結構設計，利用設備自身的彎曲、轉折等結構形態，實現熱膨脹的被動吸收，是一種兼顧經濟性與實用性的補償方式。



自然補償?shù)暮诵脑硎抢媒Y(jié)構的幾何形狀，將直線段的熱膨脹轉化為彎曲結構的柔性變形，通過結構自身的彈性變形抵消熱應力。在三相分離器設計中，常見的自然補償方式包括設置L型、Z型或U型彎管結構，例如在集氣罩的連接管道中，將直線管道改為L型彎管，當管道受熱膨脹時，彎管的彎曲部分可通過自身的彈性變形吸收軸向膨脹量，避免應力集中。



此外，合理設置設備支架的滑動支座，也是自然補償?shù)闹匾M成部分。在三相分離器的支撐框架中，將固定支座與滑動支座交替布置，固定支座用于約束設備的橫向位移，滑動支座則允許設備沿軸向自由滑動，使熱膨脹產生的位移通過滑動支座的滑動釋放，避免約束力過度集中。



自然補償法的******勢在于無需額外增加補償裝置，降低了設備成本與安裝難度，且維護工作量小，適用于規模較小、運行溫度較低、膨脹量較小的UASB三相分離器。但自然補償法的補償能力有限，對結構設計的合理性要求極高，需在設計階段精準計算各部位的膨脹量，合理規劃結構形態與支座布置，一旦設計不當，極易導致補償不足，引發設備變形。因此，自然補償法通常作為輔助補償方式，與金屬波紋管補償器、套筒式補償器等配合使用，形成主輔結合的補償體系。



 三、補償方法的實踐落地：從選型到運維的全流程把控

補償方法的科學選擇只是前提，要想真正發揮熱膨脹補償器的作用，還需在選型設計、安裝調試、運維管理全流程實現精準把控，確保補償方案與設備工況深度適配。



 （一）精準選型：錨定工況參數的核心前提

補償器的選型直接決定了補償效果的***劣，需緊密結合UASB三相分離器的運行溫度、設備材質、結構尺寸、介質***性等核心參數，開展系統化選型設計。



***先，精準計算熱膨脹量是選型的基礎。根據三相分離器主體材質的線膨脹系數，結合安裝溫度與***運行溫度的溫差，計算出各關鍵部位的軸向、橫向及角向膨脹量。例如，碳鋼的線膨脹系數為12×10??mm/（mm?℃），若某分離板長度為8米，安裝溫度20℃，***運行溫度50℃，則軸向膨脹量為8×1000×12×10??×（50-20）=2.88mm，選型時需確保補償器的額定補償量***于2.88mm，且預留20%-30%的安全余量。



其次，適配介質***性與工作環境。UASB三相分離器內部介質含沼氣、高濃度有機廢水，可能存在腐蝕性成分，選型時需根據介質的pH值、氯離子濃度、溫度等參數，確定補償器的材質。例如，若廢水中氯離子濃度超過500mg/L，需選用316L不銹鋼或雙相不銹鋼波紋管，避免氯離子腐蝕導致波紋管穿孔；若運行溫度超過60℃，需選用耐高溫材質，并考慮材料的熱穩定性，防止高溫下材質性能下降。



***后，兼顧設備結構與安裝空間。三相分離器的結構緊湊，安裝空間有限，選型時需充分考慮補償器的外形尺寸與安裝方式。例如，對于空間狹窄的部位，***先選用結構緊湊的金屬波紋管補償器；對于長軸向且空間充足的部位，可選用補償量***的套筒式補償器，確保補償器安裝后不影響設備正常運行，且便于后續維護。



 （二）規范安裝：保障補償效能的關鍵環節

安裝質量直接影響補償器的補償效果與使用壽命，需嚴格按照設計規范與產品說明書開展安裝作業，重點把控安裝精度與連接質量。



安裝前，需對補償器進行全面檢查，確認波紋管無變形、焊縫無開裂、密封件完***無損，同時核對補償器的型號、規格與設計參數一致。安裝時，需嚴格控制補償器的安裝位置與方向，確保補償器的補償方向與設備熱膨脹方向一致，避免反向安裝導致補償失效。例如，金屬波紋管補償器的安裝需保證波紋管的軸線與管道軸線重合，避免因偏心安裝導致波紋管承受額外的扭矩，影響補償效果與疲勞壽命。



連接部位的密封與緊固是安裝的核心要點。對于法蘭連接的補償器，需使用扭矩扳手對稱緊固螺栓，確保法蘭密封面均勻受力，避免因緊固力不均導致密封失效；對于套筒式補償器，需調整填料壓蓋的松緊度，確保填料既能有效密封，又不阻礙內管的滑動，防止卡澀。安裝完成后，需對連接部位進行壓力測試，驗證密封性能，確保無泄漏。



此外，安裝過程中需避免補償器承受額外的外力，如嚴禁利用補償器調整管道的安裝偏差，防止補償器因承受非預期載荷產生變形或損壞。同時，需在補償器周圍預留足夠的維護空間，便于后續檢查與維修。



 （三）科學運維：延長補償壽命的核心保障

熱膨脹補償器的長期穩定運行離不開科學的運維管理，需建立完善的巡檢與維護制度，及時發現并解決潛在問題，延長補償器使用壽命。



日常巡檢是運維的基礎，需定期檢查補償器的外觀狀態，重點觀察波紋管是否有變形、磨損、腐蝕痕跡，套筒式補償器的填料是否泄漏，鉸鏈?zhǔn)窖a(bǔ)償器的鉸鏈?zhǔn)欠耢`活。同時，檢查補償器的連接螺栓是否松動，密封部位是否完***，確保補償器處于正常工作狀態。對于運行溫度波動較***的UASB系統，需適當增加巡檢頻率，重點關注溫差變化對補償器的影響。



定期維護是保障補償器性能的關鍵。對于套筒式補償器，需定期檢查填料的磨損情況，及時更換老化、磨損的填料，并對滑動部位涂抹潤滑脂，減少摩擦阻力，確保內管滑動順暢；對于金屬波紋管補償器，需定期清理波紋管表面的污垢與腐蝕產物，防止污垢堆積影響波紋管的彈性變形，同時檢查波紋管的疲勞情況，若發現波紋管出現裂紋或變形，需及時更換。



此外，需建立補償器運行臺賬，記錄補償器的安裝時間、運行溫度、維護記錄、更換部件等信息，通過數據分析掌握補償器的運行狀態，預判潛在故障，提前制定維護計劃。例如，若發現補償器的補償量逐漸減小，可能是波紋管出現疲勞或填料卡澀，需及時停機檢查，避免故障擴***。



 四、結語：以精準補償賦能UASB工藝長效運行

UASB三相分離器熱膨脹補償器的補償方法，是化解設備熱應力、保障系統穩定運行的核心技術支撐。從金屬波紋管補償器的柔性承壓，到鉸鏈?zhǔn)窖a(bǔ)償器的定向適配，再到套筒式補償器的***位移吸收，以及自然補償法的經濟簡約，每種方法都對應著不同的工況需求與結構***性，沒有*********的方案，只有***適配的選擇。



在實際工程應用中，需立足UASB反應器的運行溫度、設備結構、介質***性等核心參數，精準計算熱膨脹量，科學選擇補償方法，嚴格把控安裝與運維環節，形成從設計到運維的全流程閉環管理。唯有如此，才能充分發揮熱膨脹補償器的作用，有效化解熱應力帶來的設備隱患，保障三相分離器乃至整個UASB系統的高效穩定運行，為高濃度有機廢水的厭氧處理筑牢核心防線，助力環保產業實現綠色、長效發展。
