厭氧三相分離器生產中常見形狀及運用效果



在厭氧生物處理工藝中，三相分離器是核心設備之一，其作用是將反應器內的廢水、沼氣和污泥進行有效分離，確保系統穩定運行。不同形狀的三相分離器設計直接影響分離效率、污泥回流效果及整體工藝性能。以下是幾種常見形狀及其運用效果的詳細分析：



 一、常見形狀分類及結構***點

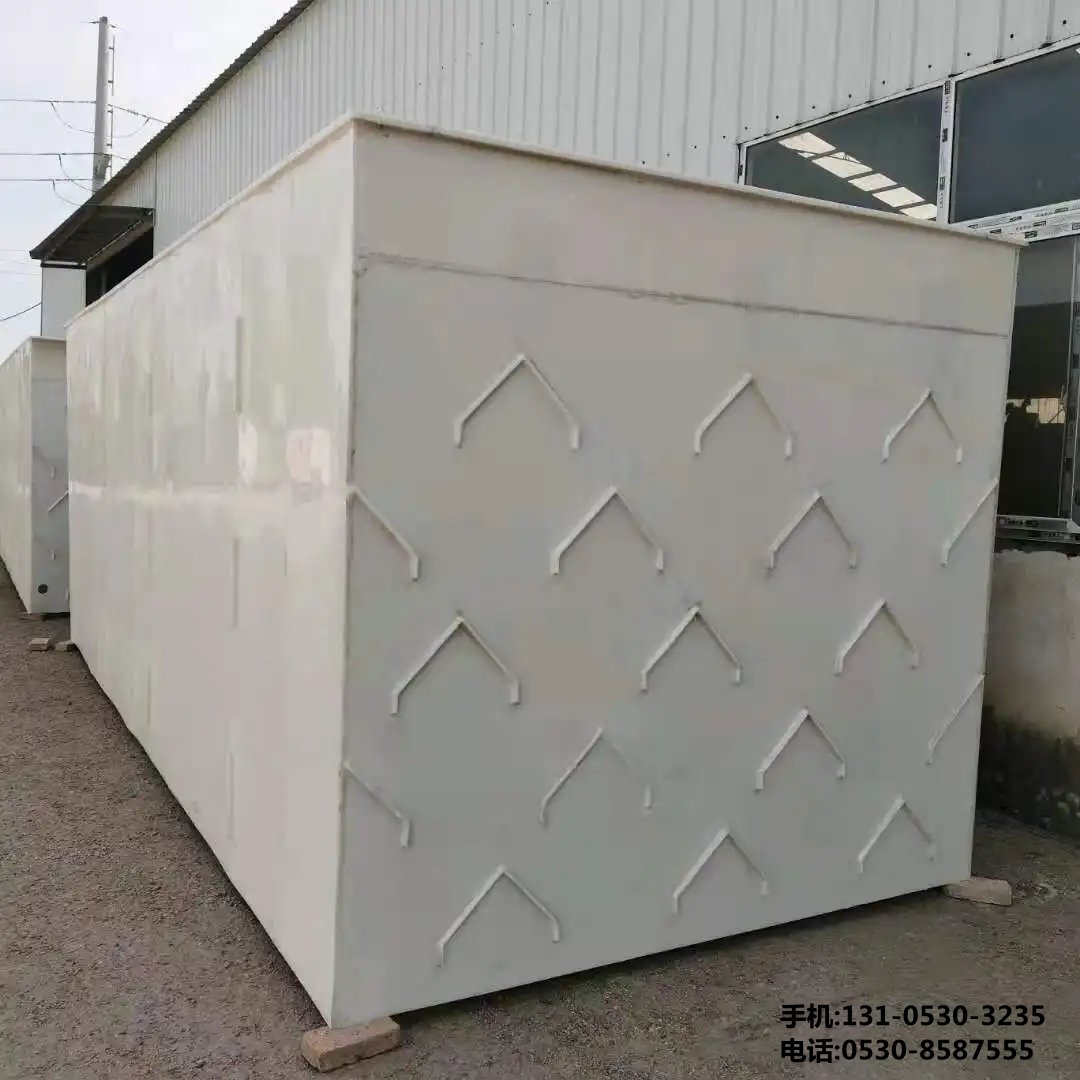

1. 矩形/箱式分離器

    結構：由集氣室、沉淀區和污泥回流通道組成，整體呈長方體，內部設置斜板或斜管以增加沉淀面積。

    適用場景：***型厭氧反應器（如UASB、IC反應器），適合高濃度有機廢水處理。

    ***勢：結構簡單，易于加工安裝；沉淀區可并聯擴展，適應***流量需求。



2. 圓形分離器

    結構：***部為穹***狀集氣罩，下部為圓柱形沉淀區，中心設反射板或?qū)Я魍病?nbsp;

    適用場景：中小型反應器或需要均勻布水的場合（如厭氧濾池）。

    ***勢：受力均勻，抗壓性能***；流體分布對稱，減少短流現象。



3. 錐形分離器

    結構：上部為圓錐形集氣室，下部連接漸擴式沉淀區，底部配環形污泥收集槽。

    適用場景：高負荷反應器（如EGSB），適用于含懸浮物較高的廢水。

    ***勢：利用錐角加速固液分離；污泥滑落角度***化，減少堵塞風險。



4. 斜板式分離器

    結構：在沉淀區加裝傾斜45°~60°的波紋板或平板，形成多層分離界面。

    適用場景：土地受限的改造項目或需要高效固液分離的場景。

    ***勢：單位體積內沉淀面積***幅增加，提升處理效率；但需定期清洗防止板間堵塞。



 二、不同形狀的運用效果對比

 形狀類型  分離效率  抗沖擊負荷能力  維護成本  適用廢水類型



 矩形          中等          高                  低            市政污水、食品加工廢水

 圓形          高            中等                中等          低SS廢水、制藥廢水

 錐形          高            高                  較高          高SS廢水、釀酒廢水

 斜板式        極高          低                  高            低粘度、低纖維廢水

 三、關鍵設計參數對效果的影響

1. 集氣室高度與容積比

    集氣室高度不足會導致沼氣攜帶污泥上升，過高則增加反應器總高。通常集氣室占分離器總體積的25%~30%。

    案例：某啤酒廠UASB采用矩形分離器，將集氣室高度從1.2m增至1.5m后，沼氣含塵量降低40%。



2. 沉淀區表面負荷

    推薦值：0.5~1.5 m³/(m²·h)，超過上限會導致污泥流失。錐形分離器因沉淀面積漸變，可承受更高負荷。



3. 污泥回流縫寬度

    一般控制在100~200mm，過寬易導致未完全消化的污泥返回，過窄可能堵塞。某化工廢水項目通過將回流縫從150mm調整為120mm，污泥沉降效率提升18%。



 四、選型建議與發展趨勢

1. 選型原則

    根據廢水***性（SS濃度、粘度）選擇基礎形狀，再結合場地條件***化內部構件。例如，高SS廢水***先選錐形+斜板組合結構。



2. 新材料應用

    采用玻璃鋼（FRP）或HDPE材質替代傳統碳鋼，耐腐蝕性提升50%以上，使用壽命達15年。



3. 智能化改進

    集成超聲波泥位計和自動排泥系統，實時監控污泥層厚度，避免人為操作失誤導致的跑泥問題。



 五、結語

厭氧三相分離器的形狀設計需平衡分離效率、運行穩定性和維護便利性。矩形和圓形結構因其成熟性和適應性仍占主流，而錐形與斜板式的組合創新將成為高難度廢水處理的重要方向。未來隨著CFD模擬技術的普及，基于流體動力學的***化設計將進一步推動分離器性能突破。
