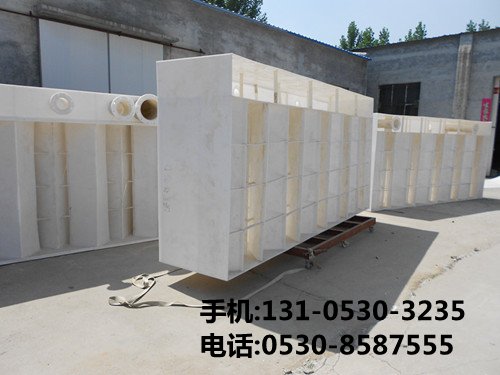

UASB三相分離器的選擇與連接要點詳解



UASB三相分離器的核心組件之一是三相分離器，其性能直接影響固、液、氣三相的有效分離效率及整個系統的運行穩定性。本文將從設計原理出發，系統解析選型關鍵參數、連接方式及常見誤區，幫助工程師***化工藝配置。







 一、三相分離器的功能定位與結構***點

作為UASB的“心臟”，三相分離器需同時完成三***任務：

 截留污泥——確保高活性顆粒污泥滯留于反應區；

 澄清出水——實現泥水高效分離以獲得低SS排放；

 收集沼氣——引導氣泡有序上升進入集氣系統。

典型結構包括倒置漏斗狀集氣罩、平行斜板或管束組成的沉淀區，以及底部回流縫等精密構造。不同廠商的設計差異主要體現在流道幾何尺寸、表面負荷承受能力和抗沖擊穩定性方面。



 二、選型核心要素深度剖析

1. 處理流量匹配性分析

 根據設計進水水量Q(m³/h)計算過流面積：建議上升流速控制在0.8~1.2 m/min區間，過高易導致污泥夾帶；過低則占用過多基建空間。例如日處理量500噸的項目，需保證分離器橫截面積≥9.3㎡（按峰值系數校核）。

 模塊化設計***先：***型裝置可采用多單元并聯布局，便于分期建設與維護。



 2. 材質耐腐蝕性評估

接觸介質含硫化氫(H?S)、揮發性脂肪酸(VFA)等腐蝕性物質時：

 材質類型        適用場景                壽命周期       成本對比基準



 316L不銹鋼      強酸環境                >20年          ×1.8

 FRP玻璃鋼       中等腐蝕               1015年        ×1.0

 PPH改性聚丙烯   弱腐蝕工況             810年         ×0.7

注：沿海項目慎用碳鋼材質，氯離子加速點蝕風險。



 3. 水力***性***化指標

關鍵參數需滿足：

水力停留時間HRT≥2h（基于反應器有效容積核算）；

表面水力負荷宜≤8m³/(m²·h)，避免短流現象；

配水均勻度＞90%，推薦采用放射狀布水器+導流墻組合。



 4. 防堵塞冗余設計

設置雙重保障機制：

入口側加裝孔徑≤5mm的過濾網；

分離板間距梯度設置（上層8cm→下層12cm），形成自清洗通道。

 三、精準連接實施規范

進水管段安裝要***

 漸縮過渡接頭：主管徑DN200漸變至分離器入口DN300，角度偏差＜3°防止渦旋擾動；

 柔性補償裝置：法蘭間嵌入天然橡膠軟接頭，吸收軸向位移±15mm；

 流向標識明確：箭頭指向與實際水流方向一致，避免反向安裝引發短路。



 出水管布置策略

遵循“高位溢流”原則：

出水堰口水平誤差＜±2mm/m；

三角堰齒形缺口間距50mm均勻分布；

集水槽容積按分鐘流量的1.5倍設計緩沖容量。

 集氣管路系統要點

采用***部匯總方式：

?支管坡度≥1:50傾向主管道；

?冷凝水排放口設于***點；

?火炬安全閥設定壓力為設計正壓值的1.2倍。



 四、典型故障預防方案

 異?，F(xiàn)象          根本原因                解決對策



 跑泥嚴重          回流縫寬度超標          調整縫隙至設計值±0.5mm

 氣泡夾帶          集氣罩淹沒深度不足      增加浸沒高度至≥0.5m

 短流溝流          配水不均                增設十字型導流肋板

 局部腐蝕穿孔      pH值長期＜6.5           投加堿性藥劑維持pH≥7.0



 五、工程實例驗證數據（某造紙廢水項目）

 參數                設計值          實測值          達標情況



 COD去除率           85%             92.3%           GB13457標準符合

 SS排放濃度          <50mg/L         38mg/L          ***于行業標準

 沼氣回收率          95%             96.7%           能源利用率提升

 污泥濃度維持        8~12g/L         穩定在9.5g/L    VSS/TSS比值合理



 結語

成功的UASB三相分離器應用需要兼顧流體力學仿真模擬與現場調試經驗。建議在設備采購階段要求供應商提供CFD建模報告，并在聯動試車階段重點監測分離效率η=(Q_out×SS_out)/(Q_in×SS_in)指標變化趨勢。通過精細化選型與規范化安裝，可實現厭氧系統長期穩定運行，降低運維成本達30%以上。
