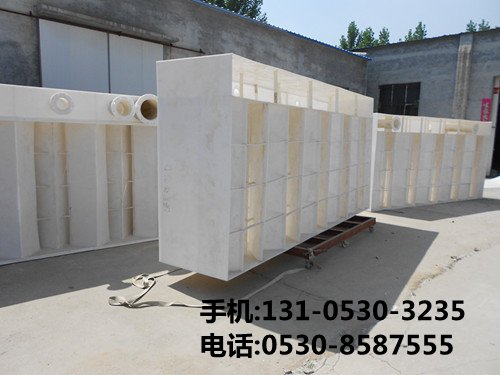

UASB三相分離器的設計要求及試壓步驟詳解



 一、UASB三相分離器的設計要求

作為上流式厭氧污泥床（Upflow Anaerobic Sludge Blanket, UASB）反應器的核心組件，三相分離器的性能直接決定了系統的處理效率與運行穩定性。其設計需兼顧氣、液、固三相的有效分離及各自回流路徑的***化，具體要求如下：



1. 結構布局與流場控制

    集氣罩設計：通常采用倒錐形或傘狀結構覆蓋整個反應器橫截面，確保上升的沼氣能被集中收集并導入集氣管。罩體邊緣需與液面保持合理距離（一般50~100mm），避免液體被帶入氣室；同時表面應光滑無死角，防止污泥沉積堵塞氣體通道。

    沉淀區參數：沉淀區容積需滿足污泥自然沉降需求，表面水力負荷控制在≤0.7m³/(m²·h)，保證顆粒性污泥（粒徑＞0.5mm）充分回流至反應區。通過水力模型計算確定沉淀高度（通常2~3m），使上升水流速度低于污泥臨界沉降速度（約1~2m/h）。

    出水堰槽***化：采用三角堰或矩形溢流堰均勻分布出水口，堰長與處理水量匹配（單位堰長負荷≤10L/(s·m)），避免短流現象導致跑泥。堰口標高需***校準，既防止浮渣溢出，又確保澄清后的上清液順利排出。



2. 材料耐腐蝕性與機械強度

   因長期接觸酸性消化液（pH值波動于6.5~7.8之間）及微生物腐蝕環境，主體材質***先選用不銹鋼（如304L）、玻璃鋼襯里碳鋼或高密度聚乙烯（HDPE）。焊接接縫處需進行鈍化處理，法蘭連接部位使用耐酸堿密封膠圈，杜***滲漏風險。對于***型裝置，還需考慮結構剛度以避免變形影響分離效果。



3. 防短路措施

   在進水管入口處設置導流板形成螺旋上升流態，延長廢水停留時間；在沉淀區底部增設斜板填料模塊，利用淺層沉降原理強化固液分離；關鍵接口處安裝可調式導流葉片，引導流體沿預設路徑流動。這些設計可將短路率控制在5%以內。



4. 可維護性考量

   模塊化設計理念便于分段檢修，各功能單元間預留檢修通道（寬度≥800mm）。觀察窗采用雙層防爆玻璃配置，配合在線監測探頭安裝接口，實現運行狀態可視化管理。重要部件如集氣管支架設置可拆卸鉸鏈機構，方便清理積泥。

 二、試壓操作流程與技術規范

為確保設備承壓能力和密封性能符合設計標準，必須嚴格執行以下試壓程序：



1. 前期準備階段

    系統封閉性檢查：確認所有人孔、法蘭盲板已安裝到位，壓力表校驗合格（精度等級不低于1.6級），安全閥設定壓力值為工作壓力的1.5倍且鉛封完***。向罐體內注入清水至設計液位高度，排除內部空氣。

    分區隔離測試：針對氣室、水室***立進行初步施壓試驗，使用氮氣作為介質逐步加壓至0.2MPa穩壓30分鐘，檢測是否有壓降超過允許范圍（ΔP≤5%）。



2. 正式水壓試驗

    升壓梯度控制：采用電動試壓泵以0.1MPa/min速率緩慢升壓，每達到一個壓力平臺（如0.4MPa、0.8MPa、1.2MPa）時暫停保壓15分鐘，重點觀察焊縫、接管處有無滲漏或變形跡象。***終試驗壓力應為設計壓力的1.25倍且不低于0.6MPa。

    應力應變監測：運用應變片實時采集殼體應力數據，對比材料屈服強度校核安全系數（建議≥3.0）。若發現局部應力集中區域超過限值，立即停止增壓并采取加強措施。



3. 氣密性驗證

   切換至壓縮空氣源進行氣動試驗，維持試驗壓力穩定在0.4MPa持續2小時。期間用肥皂水涂抹所有密封部位進行檢查，同時記錄壓力衰減曲線。合格的判定標準為：每小時壓降不超過初始壓力的3%，且無可見氣泡產生。



4. 泄壓與復位操作

   降壓過程遵循“緩降快開”原則，先開啟排氣閥釋放殘余壓力，待指針歸零后再完全打開排空口。排盡積水后徹底干燥內部環境，對發現的輕微滲漏點進行補焊修復，重***缺陷則需返廠整改。



5. 聯動調試驗證

   模擬實際工況下的動態載荷條件，啟動循環泵使水流以額定流量通過分離器，同步注入模擬沼氣觀察運行穩定性。通過高速攝像機記錄氣泡軌跡，調整導流裝置角度直至實現理想的氣液分層界面。



 三、質量控制要點提示

 檢驗項目          驗收標準                           常用工具                備注



 外觀尺寸偏差     ±5mm/m                             卷尺、卡尺              包括安裝孔位對中度

 垂直度公差       ≤H/1000                            經緯儀                  H為構件高度

 粗糙度Ra值       ≤6.3μm（內表面拋光處理）           表面粗糙度儀            確保低摩擦阻力

 無損探傷合格率   Ⅰ級片標準，不允許存在裂紋缺陷      X射線探傷儀             關鍵焊縫100%檢測

 壓力保持曲線     2小時內壓力波動＜±2%               自動數據采集系統        環境溫度變化補償修正



通過嚴格遵循上述設計準則與測試規范，可構建出高效穩定的UASB三相分離系統，為工業廢水厭氧處理提供可靠保障。實際工程應用中建議結合CFD數值模擬***化流場分布，并定期開展運行效能評估以持續改進工藝參數。
