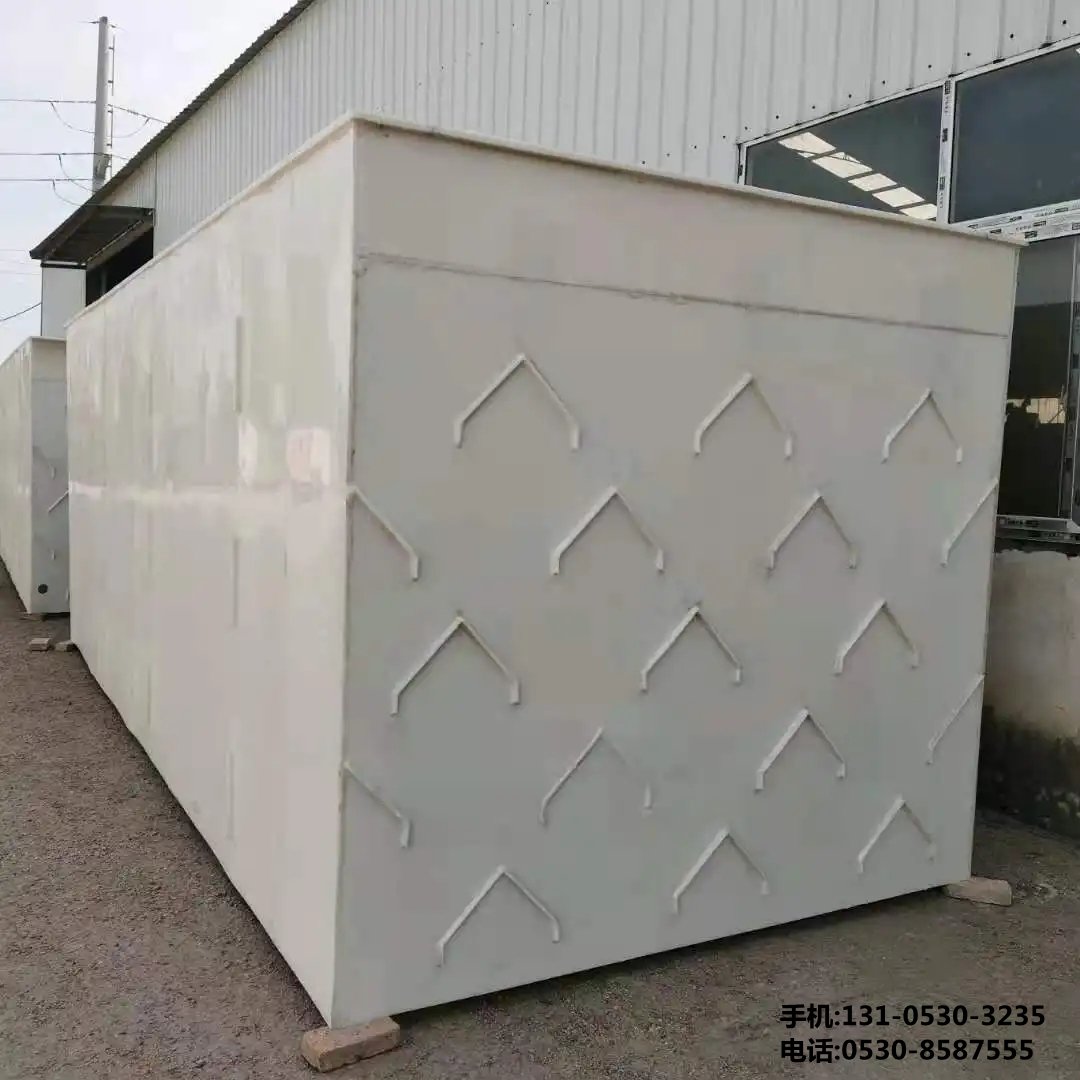

UASB三相分離器是升流式厭氧污泥床（Upflow Anaerobic Sludge Bed，簡稱UASB）反應器的核心部件之一，其主要功能是將反應器中的氣、液、固三相進行有效分離。以下是關于UASB三相分離器結構的詳細解析：



 一、主要組成部分



1. 氣室：

    氣室位于三相分離器的***部，用于收集和儲存從厭氧反應區產生的沼氣。氣室的設計應確保沼氣能夠順暢地排出，并防止其對反應器內的微生物活動產生不利影響。



2. 沉淀區：

    沉淀區位于三相分離器的中部，是污水和污泥分離的主要區域。在該區域內，由于重力作用，較重的污泥顆粒會逐漸沉降到底部，形成高濃度的污泥層，而較輕的液體則上升至澄清區。



3. 污泥床：

    污泥床是UASB反應器的核心部分，其中含有***量的厭氧微生物，負責分解污水中的有機物并產生沼氣。這些微生物通常以顆粒狀或絮狀存在，形成高效的生物處理系統。



4. 分離斜壁：

    分離斜壁連接氣室和沉淀區，其角度設計至關重要。合適的傾斜角度可以確保污泥能夠順利滑回反應區，同時避免氣泡附著在污泥上影響分離效果。斜壁的材質和表面性質也會影響污泥的沉降和滑移速度。



5. 集氣罩及集水槽：

    集氣罩位于氣室上方，用于進一步收集和導出沼氣。集水槽則位于沉淀區下方，用于收集和排放處理后的清水。這兩個部件的設計應確保流體的順暢流動和有效分離。



6. 反射板：

    反射板通常設置在氣室和沉淀區之間，用于改變流體的流動方向，增強氣、液、固三相的分離效果。反射板的設計應考慮到流體動力學原理，以確保***的分離效率。

 二、工作原理



1. 混合液進入沉淀區：

    經過厭氧反應后的混合液***先進入沉淀區。在沉淀區內，由于重力作用，較重的污泥顆粒開始沉降，而較輕的液體則上升至澄清區。



2. 污泥沿斜壁下滑：

    沉淀在斜壁上的污泥會沿著斜壁緩緩下滑，***終回到反應區的污泥床中。這一過程有助于保持反應器內高濃度的污泥層，從而提高處理效率。



3. 氣體分離與排放：

    在沉淀過程中產生的沼氣會被釋放出來，并通過集氣罩收集到氣室中。隨后，沼氣通過導管排出反應器，可用于能源回收或其他用途。



4. 清水溢流排出：

    經過沉淀和氣體分離后的清水會從溢流堰上部溢出，作為處理后的出水排放。這部分水通常已經達到了一定的水質標準，可以直接排放或進一步利用。



綜上所述，UASB三相分離器通過其******的結構設計實現了氣、液、固三相的有效分離，從而保證了厭氧反應器的高效穩定運行。這種分離器在污水處理***域具有廣泛的應用前景和重要的環保意義。
