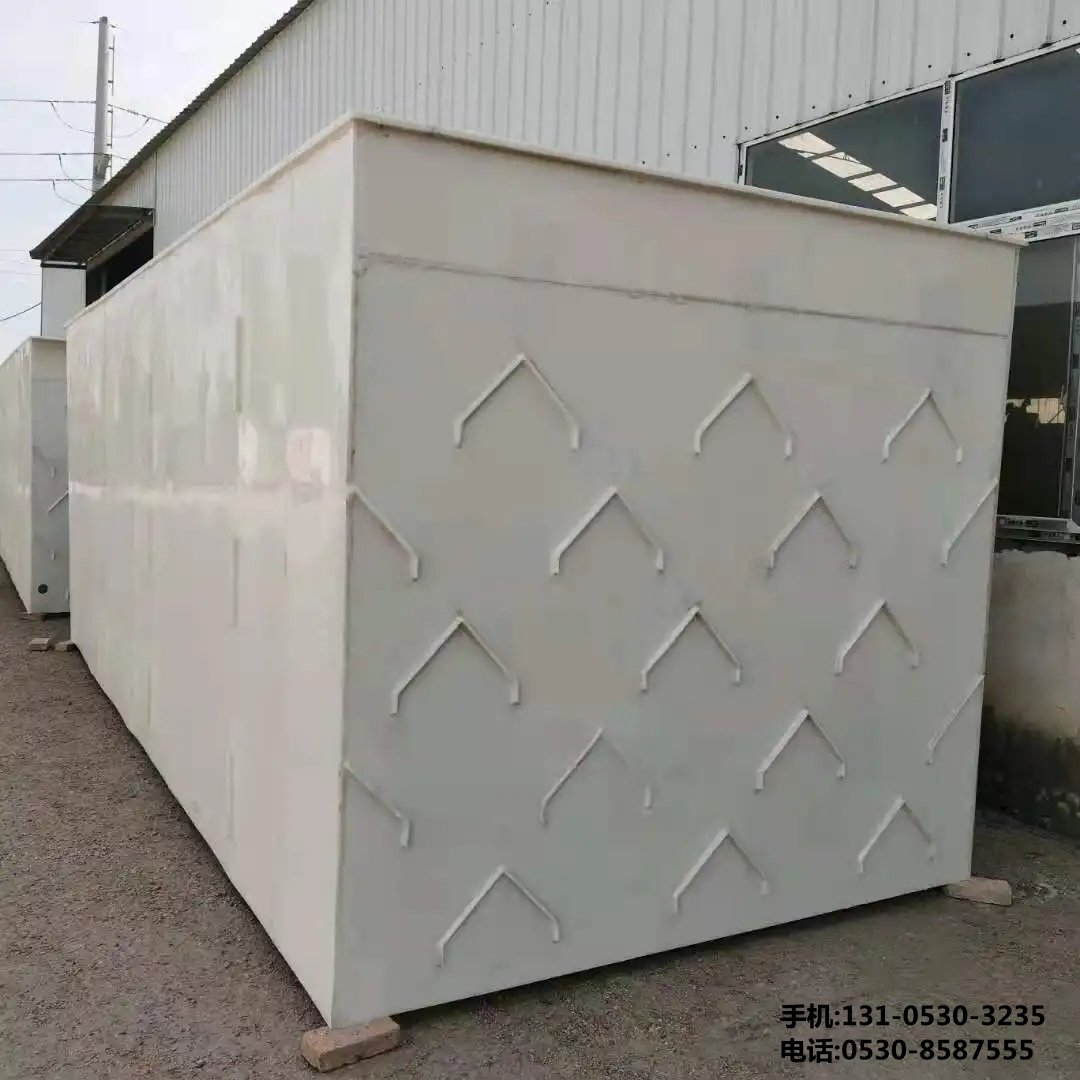

以下是UASB三相分離器的三***連接方式：



 一、氣液固三相分離器內部連接



1. 氣體收集與排出

    集氣室：在三相分離器內設有專門的集氣室。厭氧反應過程中產生的沼氣***先會聚集在集氣室中。集氣室通常位于分離器的***部，其空間***小根據處理規模和產氣量等因素設計確定。例如，在一些小型的UASB反應器中，集氣室可能只占整個分離器容積的10%20%左右，而***型的可能相對較小，這是因為***型系統單位體積產氣效率相對更高，且結構設計更緊湊。

    氣管路連接：當集氣室內的沼氣積累到一定程度后，通過氣管路排出。氣管路一般連接到沼氣利用系統或儲存裝置。氣管路上通常會安裝一些控制閥門，如閘閥、球閥等，用于控制沼氣的排放速率和壓力。同時，為了確保安全，還會安裝安全閥，防止氣管路內壓力過高而發生爆炸等危險情況。



2. 液體收集與回流

    沉淀區與集水槽：經過固液分離后的上清液會流入沉淀區。沉淀區位于三相分離器的中部，其作用是進一步沉淀殘留的固體顆粒。在沉淀區的底部設有集水槽，上清液在集水槽中匯集。集水槽的設計要保證能夠順利收集液體，并且避免污泥等固體物質進入。

    回流系統連接：集水槽中的部分上清液通過回流泵或利用水位差等方式回流到UASB反應器的底部?；亓鞯纳锨逡嚎梢韵♂屵M水中的有機物濃度，降低反應器的負荷，同時還能起到攪拌作用，使反應器內的污泥保持懸浮狀態，促進微生物與有機物的充分接觸?；亓鞴艿墓軓?**小和回流流量要根據反應器的設計和運行要求來確定。



3. 固體沉淀與排出

    污泥沉淀區：在沉淀區的下方是污泥沉淀區。固體物質（主要是污泥）在重力作用下沉淀到這個區域。污泥沉淀區的空間***小和高度要根據污泥的產生量、沉淀性能以及排泥周期等因素來設計。一般來說，污泥在沉淀區內的停留時間較長，以保證污泥能夠充分沉淀。

    排泥系統連接：定期需要將沉淀的污泥排出反應器。排泥系統通常包括排泥管和排泥閥門。排泥管連接到污泥處理設施或污泥儲存池。排泥閥門可以根據設定的時間或污泥界面高度等參數進行開啟和關閉，以控制排泥量。

二、三相分離器與外部設備的連接



1. 進水系統連接

    進水管：UASB反應器的進水通過進水管連接到三相分離器的底部配水區。進水管的管徑要根據進水流量來確定，并且在管道上會安裝流量計、閥門等設備。流量計可以實時監測進水流量，以便根據反應器的運行狀況調整進水速度。閥門則用于控制進水的通斷和流量調節。

    布水裝置連接：在配水區內通常還設有布水裝置，如穿孔管、噴嘴等。這些布水裝置的作用是將進水均勻地分布到反應器的底部，避免水流短路和局部流速過高等情況。布水裝置與進水管相連，其設計和布置方式會影響反應器內的水流形態和處理效果。



2. 出水系統連接

    出水管：經過三相分離器處理后的上清液，一部分回流到反應器底部，另一部分作為處理后的出水通過出水管排出。出水管連接到出水井或后續的水處理單元。出水管的位置一般在集水槽的上部，并且要確保只讓上清液流出，防止污泥等固體物質隨出水排出。出水管上也安裝有閥門和流量計，用于控制出水流量和監測流量。



總的來說，UASB三相分離器通過以上三***連接方式，實現了氣液固三相的有效分離和處理，保證了反應器的穩定運行和處理效果。這些連接方式不僅涉及內部結構的精細設計，還需要與外部設備進行緊密配合，以確保整個系統的高效、安全運行。
